Бесканальные система за променлив въздушен обем (VAV)
До 1970 г. в системи за кондициониране на въздуха за регулиране на температурата на помещението се използват системата воздухораспределение с постоянен обем. След това взаимозаменяеми въздушен об'ям (VAV) революция система за климатизация на сгради. Днес съм на смяна идват "бесканальные система с променлив въздушен обем".
Тези системи имат потенциал за по-нататъшно подобряване на комфорта и намаляване на энергозатрат, като в същото време осигурява по-достъпна и гъвкава система за отопление, вентилация и климатизация. Допълнителни предимства включват в себе си по-удобно място, подобрено качество на въздуха, намалени разходи за живот и, може би, намалени капиталови разходи.
Бесканальные VAV система са два вида: минават под пода и тавана. И двете системи се заменя от система от въздуховоди, широки въздушни линии, така че ние ги наричаме системи, въздушни линии. И двете системи работят под ниско статично налягане, което намалява изтичане на въздух и спестява електроенергия. Статично налягане до 12, 5 Бкп признават ефективен в днешните системи на въздушните линии, минаващи под пода. Система на въздушните линии под пода.
Система на въздушните линии, минаващи под нивото на пода, се използва в комбинация с фальшполом (Фиг. 1). Пространството под пода се използва като решение на комисията от въздушна линия (в него също са поставени източник на електроенергия, телевизионни кабели и други технически елементи). Решетки предлага климатизирана на въздуха на нивото на пода в зоната на дневен престой хора, определена в стандарт 55-1992 ANSI / ASHRAE (Национален институт по стандартизация на САЩ и Американското дружество на инженерите по отопление, охлаждане и кондиционированию на въздуха), както и "Термальнимі условията на околната среда, за работа в затворени помещения ", и се равнява на вертикално пространство от 10 до 170 см над пода. След предизвикани от смесване на въздух влиза топлина и замърсители от помещенията. Естествена конвекция понася топло, замърсен въздух към тавана, където той се връща към кондиционеру чрез потолочное пространство.

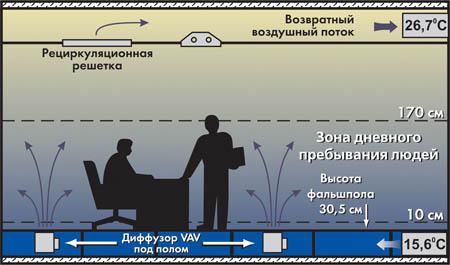

Фигура. 1: Вертикална проекция на системата въздушни линии, преминаващи под пода
"Скоч" системи се нуждаят от внимателни изчисления. Трудна задача е да се поддържа гладкото функциониране на системите за кондициониране на въздуха и в същото време осигуряване на всички структурни компоненти на сградата и нейните естетически нужди. Промени в предвижданията си у дома по време на строителните работи може да повлияе на планиране на система от въздуховоди и увеличаване на разходите за инсталиране на вентилационни системи. Система от въздуховоди се определя само веднъж, и да прави промени непрактично, т.е. може да се намери компромис между удобство и разход на енергия, ако офис е организирано по нов начин.
В една съвършена система за кондициониране на въздуха, който минава под пода, решетки не само променят количеството. Те също така поддържат постоянно експрес профил при всички натоварвания и потоците въздух (Фиг. 2). Това позволява да се избегне уплътняване на студен въздух, което се отразява негативно върху някои системи за кондициониране на въздуха, преминаващ под пода, в условия на ниска натоварване, принуждавайки хората да изпитат усещането, че са "замразени племена". Печат на студен въздух, причинени от невъзможността да подкрепят достатъчно скорост на въздушния поток, което гарантира адекватно смесване на въздуха. Нестабилността на скорост, също води до прекомерна минерална стратификация. На хората, намиращи се в затворени помещения, едновременно могат да се чувстват неуютный хлад в областта на коленете и топлина в областта на главата. Решетки, които могат да поддържат стабилно експрес профил на въздушния поток, позволяват да се избегнат тези проблеми.

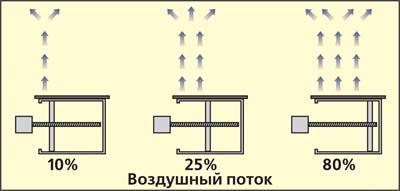

Фигура. 2: Устойчив на градската железница s профил обектите на променлив въздушен обем (VAV), което минава под пода
При покривна система се използва двустепенна таван (Фиг. 3). По-ниска пространство, между декоративен таван и средни таван, действа като приточная въздушна линия. Топ място, между средата на тавана и панел, действа като обратна въздушна линия. Въздух се подава в зоната за намиране на хора чрез специални решетки VAV. Рециркуляционные решетка (които могат да бъдат част от обектите за подаване на въздух), се прехвърлят на въздуха чрез приточную линия до линията на обратен поток.

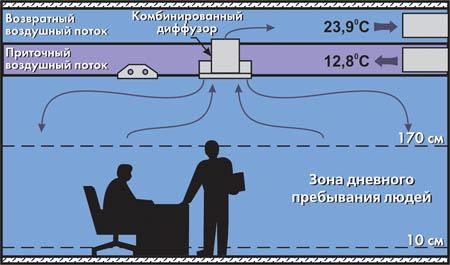

Фигура. 3: Вертикална проекция на покривна система въздушни линии
Декоративен таван, изработени от традиционни материали, от които са направени тавани на много съвременни бизнес сгради. Средната таван се определя толкова, колкото и обикновен прокладочный окачен таван, но той е направен от друг материал. Плочки за него се избира звуконепроницаемая и доста скъпа. И двете решетки са запечатани, което гарантира ефективността на системата. Всички материали, стандартни, произведени по промишлен начин.
Таван на системата въздушни линии използват дифузьор и система за контрол, за подобряване на работата на системата за променлив въздушен обем (VAV). Обобщение на въздушни линии функционира и при ниско статично налягане 12, 5 Бкп, който намалява консумацията на енергия и намалява изтичане на въздух, но не работи с традиционната модулация "обема" (т.е. не поддържа постоянна скорост на въздушния поток). Затова беше разработен нов метод, който позволява да се заемат от достойнството на системата въздушни линии и за покривна система за подаване на въздух. Вместо "модулация на обема" се използва "модулация на времето". Когато дифузор включен, той дава 100% от въздушния поток с постоянна скорост. Когато е изключен, след това той подава 0% въздушния поток. При 100% натоварване на всеки конус, ще бъдат включени 100% от времето. При 50% натоварване на всеки конус, ще бъдат включени само 50% от времето, като осигурява 50% охлаждане. Продължителност на цикъла между разпоредбите на дифузор "включен" и "изключен" е много кратък, най-малко шест секунди, и хората не забелязват промени в силата на звука. Тъй като натоварването се променя в зоната на пребиваване на хората, система за контрол на пресмята броя на време и последователност на действията за всеки дифузьор. По този начин, действие VAV система се подобрява, докато тя подкрепя подаването на въздух с постоянна скорост.

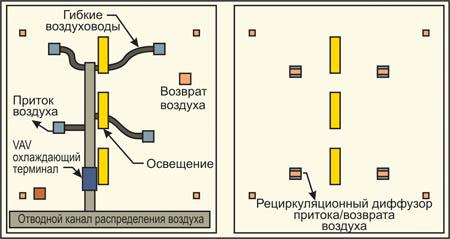

Фигура. 4: Система въздушни линии позволяват по-бързо и по-лесно да планирате разпределение возхдуха
Предимства на системата въздушни линии
Система на въздушни линии, които са предвидени под пода и тавана, имат много предимства в сравнение с вентилатор на системи за вентилационни канали.
В системата въздушни линии дифузор може да се разположи на всяко място в пода или в мрежата на тавана, опростяване план и разположение на системата за подаване на въздух. Фигура 4 показва хоризонтална проекция на две таван VAV системи. В ляво е система от канали, a дело - система, въздушни линии. Система на въздушните линии се разработи по-лесно и по-бързо. Ако елементите на системи за отопление, вентилация и кондициониране на въздуха, монтирани на покрива на сградата, а след това системата въздушни линии и осигурява по-голяма гъвкавост за инсталиране на устройството, тъй като при него няма ограничение за системата канали.
Система на въздушните линии може лесно надграждане на всеки етап на монтажа и дори след въвеждане в експлоатация. Решетки, електрически инсталации и термостати, при необходимост се подменят и переставляются с минимални труда и финансови разходи.
Системата въздушни линии намаляват консумацията на електроенергия въздух вентилатор. Тръбната система обикновено изисква статично налягане в отводящих канали 373 Pa или повече. В сравнение с тях, и двете на системата въздушни линии изискват само 12, 5 Pa статично налягане за подаване на въздух в помещението. Това може да намали енергията въздух на вентилатора до 30%.
Един от начините за спестяване на енергия е използването на предимствата на минерална стратификация. В една добре организирана система, въздушни линии, преминаващи под пода, кондиционирует само зона за дневен престой на хора. Над тази зона температурата е висока (фиг. 5), за разлика от добре смесена покривна система въздушни линии, когато температура от пода до тавана остава в рамките на тесни ленти. Така че, размерът на кондиционируемого пространство намалява, което позволява намаляване на въздушния поток. Въздушен поток може да намали също така с помощта на охлаждаща натоварване на външните стени на сградите.

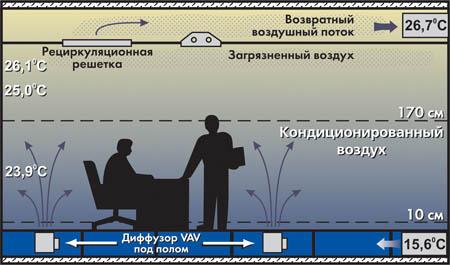

Фигура. 5: конвекционно-подсилена вентилация и подобрява качеството на въздуха в помещението
Теоретично в периметъра на зоната система, минаваща под пода, парцели охлаждаща натоварване на външните стени на сградите никога не се превръщат я в зоната на дневен престой на хора. Напротив, топлият въздух се издига по външните стени директно в нестратифицированные зона. Поради факта, че разпределението на въздуха не се управлява от тези товари, подаването на въздушна струя може да се намали. Обем на намаляване ще зависи от основните геометрични характеристики на сградата и от дизайна на неговите стени.
Система на въздушни линии, преминаващи под пода, също може да намали енергията, консумирана от феновете, защото тя дава въздух, чиято температура е от 15, 6 ° C до 18, 3 ° C в сравнение с температурата на въздуха е 12, 8 ° C, обикновено необходима покривна система. Безплатна охлаждане на външния въздух може да се използва по-дълго в продължение на хладен сезон. Намаляване на броя на часовете за механично охлаждане може да достигне до 30% годишно, в зависимост от климатичната зона.
Вече със сигурност може да се каже, че системата от въздуховоди, може да бъде почва за размножаване на плесени, и собствениците на къщи са загрижени за този проблем. Условията, които водят до появата на мухъл в система от въздуховоди, е хранителната среда на прах и относителна влажност на въздуха 90% и нагоре. По-прецизно филтриране и състояние на системата за почистване на канали може да намали количеството на прах, но за сметка на високото потребление на енергия и за капиталови разходи. По-малко скъпо решение на проблема е да се поддържа относителна влажност на въздуха до 80%, което ще лиши въздуховод онази влага, която се образува мухъл.
Система на въздушни линии, преминаващи под пода, лесно се справя с този проблем. Както вече отбелязахме, тя е създадена с оглед подаване на въздух в помещение при температура от 15, 6 ° C до 18, 3 ° C, вместо температурата на въздуха е 12, 8 ° C, се сервира покривна климатична система. Условието, при което системата създава температура от 15, 6 ° C до 18, 3 ° C, е от ключово значение за намаляване на нейната относителна влажност на въздуха.
Когато рециркуляционный на въздуха в помещението достига климатика, той се разделя на два отделни потока. Един поток се смесва с чист въздух и минава през филтри и охлаждащ змеевики при температура около 12, 8 ° C и относителна влажност на въздуха 90%. Друг поток на въздух преминава през отделни филтри и ще се проведе бобини, така че му показатели са температурата 29, 4 ° C и относителна влажност 50%. Движейки се надолу по змеевику, и двата въздушни потока се смесват и излезе в резултат въздухът е достатъчно топъл, за да се издигне от нивото на пода в пространството, и достатъчно суха, за да се предотврати образуването на мухъл, дори когато влажността на въздуха извън сградата висока.
Таван на системата въздушни линии и може да се разработи с оглед предотвратяване образуването на мухъл. Тези системи обикновено се сервира влажен въздух, чиято температура 12, 8 ° C, директно от охлаждане змеевика, точно както това правят система от вентилационни канали. Система на въздушните линии може да се регулира, за да се намали относителната влажност на въздуха подавана на въздуха. Един от методи за корекция е поставянето на отклонения вентилатори между подаване на въздушния поток и неговото връщане, които обводят част от рециркулирующего на въздуха в подаваемый въздух. Този процес повишава температурата и намалява относителната влажност на въздуха подавана на въздуха. Топлината от осветителни тела може да има едно и също действие.
Обичайната таванна система от въздуховоди изисква разстояние от 0, от 9 до 1, 2 м между тавана и структурни котлони, което се намира над него. А под в системата въздушни линии, преминаващи под пода, добавя 0, 3 м на височина между плочи, но отказ от отводных канали спестява до 0, 6 м над тавана. Крайният резултат може да бъде намаляването на височина между плочи до 0, 3 м. покривна система въздушни линии също може да се намали височината между фугите у дома си, защото всяка линия действа като много широк и нисък канал. В този случай намаляване на можетсоставіть до 0, 6 м. Така или иначе, спестяванията могат да бъдат значителни.
В допълнение към общите параметри, системата въздушни линии, преминаващи под пода, предлага още няколко предимства в сравнение с покривна система от въздуховоди.
Всеки е добре смесени въздух таванна вентилационна система осигурява качеството на въздуха се дължи на факта, че свежият въздух се смесва с замърсения въздух на помещението и някаква част от сместа се унищожава. Тъй като свеж въздух "разтваря" само замърсен въздух, се постига компромис на качеството на въздуха, в резултат на което е ниската ефективност на вентилация (Ev обикновено е в интервала 0, 8-0, 9). Изсмуква отработен въздух има същото ниво на замърсяване, тъй като и стаен въздух. Тоест, нивото на замърсеност на въздуха в зоната на дневен престой хора, много по-близо до нивото на изходящия въздух, отколкото до нивото на предоставена климатик.
Система на въздушните линии, минаващи под нивото на пода, се вкарва свеж въздух директно в дихателната част от зона дневен престой на хора. Топлината, замърсяващи агенти и остаряла въздуха се издигне до нивото на тавана, където те се обработват. Чист въздух се стреми да замени себе си въздуха в помещението, а не да се разтвори. Тази дейност се нарича конвекционно-принудителна вентилация. В крайна сметка, подобрява ефективността на вентилацията на въздуха, което от своя страна подобрява качеството на въздуха. На фигура 5 е показано на конвекционно-подсилена вентилация.
Средно капиталови разходи за оборудване на сгради фальшполом, система за вентилация и кондициониране на въздуха, разположена под пода, както и източник на енергия, телевизионни кабели и други технически елементи, които са под нивото на пода, почти същото като разходи за оборудване на сгради покривна система за вентилация на каналите с кабели и скрита в нея окабеляване. Цената на тези две системи за климатизация и вентилация е същото, както и допълнителна стойност фальшпола е компенсация за намаляване на разходите за външния вид на къщата и нейната система за окабеляване. Всички незначителни по стойността на различия могат да бъдат отнесени за сметка на залози заплати, материали за външни стени и основните геометрични характеристики на сградата.
Обаче на системата въздушни линии, преминаващи под нивото на пода, могат да ви помогнат да спестите разходи за поддръжка. Управление на услугите от общ правителството на САЩ (U.S. General Services Administration) заяви, че за нови жилища на етаж открити офиси на "най-добрият избор от гледна точка на практичност и икономичност, е система от въздушни линии с фальшполом, че има разборную кабелна система".
Joseph M. Халца (ASHRAE)
Превод На Lubo А.
Източник: www. еremont. bg
