Проектиране на охранителни системи за елитни градски къщи, които: повишените естетически изисквания за монтаж и с висока надеждност оборудване и ограничен обем на финансиране карат специалистите да търсят компромис между възможности и нормативни изисквания.
Проектиране на охранителни системи
Теоретично система за сот трябва да се създадат по-ранен етап - при проектиране на къщи и комуникации. На практика обаче този подход се среща рядко. Факт е, че е подал или от нормативни документи не е предвидено (за разлика от производствените съоръжения'обекти) обов'задължително оборудване на частни домове средства, сот, пожароизвестяване, т.е. липсата им не води до никаква отговорност. Обикновено инсталирането на такива системи са инициатива на клиента или инвеститора, така че може да има отклонение от нормативните изисквания, които често водят до намаляване на ефективността на системата в полза на естетически и икономически съображения. Въпреки това, препоръчително е да се спазват основните нормативни изисквания на всички етапи на строителството на електронни системи за сигурност на индивидуални къщи.
Според разпоредбите на ГОСТ Р 50776-95 "Система за паник аларма. Част 1. Общи изисквания. Раздел 4. Ръководство за проектиране, монтаж и техническа поддръжка (IEC 839-1-4-89)"изграждане на система за сот на об'съоръжението трябва да се направи поетапно. Обов'задължително трябва да се извърши предпроектно проучване за'съоръжение, в резултат на която е разработването на технически задания за проектиране на системи. Задание за проектиране се препоръчва да се извършва в съответствие с ръководен документ за развитие на селските райони 25. 952-90 "Система за автоматично гасене на пожари противопожарна, охранителна и сот и пожароизвестяване. Ред за разработване на задание за проектиране на". Основните насоки на документи при проектирането служат като ГОСТ Р 50776-95, ГОСТ Р 50775-95 "Система за паник аларма. Част 1. Общи изисквания. Раздел 1. Общи разпоредби (IEC 839-1-1-88)", RD 78. 143-92 " Системи и комплекси сот. Елементи на техническа укрепленности об'обекти. Норми за проектиране на ". В последния документ се формулират всички основни технически и организационни принципи на изграждане на системи за сигурност за различните видове обекти'обекти.
Характеристика на използване на системи за сигурност за индивидуални жилищни сгради - работа в битови условия, в присъствието на деца, непосветените лица В зв'във връзка с това следва да се отбележи специално, че няма отклонение от нормативните не трябва да доведе до намаляване на электробезопасности и травмобезопасности като системата като цяло, така и на неговите съставни части в съответствие с изискванията на ГОСТ 27570. 0-87 (IEC 335-1-76) "Безопасност на битови и подобни електрически уреди. Общи изисквания и методи за изпитване на ".
Схема 1. Схема на аларма в периметъра на частно притежание
Полагане на кабелни линии
Монтажни работи, като правило, се провеждат на три етапа. Първи етап - полагане на кабелни линии до местата за инсталиране на уреди, които образуват система: централна апаратура, сензори, изпълнителни устройства, клавиатури за управление. На втория етап, след приключване на обработката се определят и свързват апаратура. Трети етап - експлоатация на работа.
Система за кабелни комуникации - това е основата на бъдещата система за сигнализация.
Дългогодишен опит показва, че правилният избор на топология, кабелна мрежа и резерв дължина (до 10-20%) повишаване на надеждността на системата, устойчивост и позволяват изграждане на нея в бъдеще. Например, при полагане на кабелни комуникации за системата за защита на периметъра обикновено се полага не по-малко от две резервни силови двойки и 4-10 двойки сигнални кабели. Цената на този резерв е малък. При полагане на вътрешни свързващи линии алармени системи административни и производствени сгради (особено при коридор регулация) сензори аларма обикновено об'обединяват в зони (обръчи), до 20 броя за спестяване на кабела и хардуерни ресурси прийомноконтрольної част. За частни жилищни домове, където помещенията са разположени компактно, такъв начин практически. Тук е подходяща схема на "звездата от", когато всеки сензор с'съюзяват с централью отделна жица. Известно увеличение на разхода на кабел в такава схема, се компенсира от повишаване на надеждността на системата, опростяването на поддръжка и диагностика на неизправности.
Не може да се кабели с напрежение до 60 и над 60 В един канал (коробе, тромпет).
За разлика от линии вътре в дома, дължината на които обикновено не надвишава 20-30 м, при очертаване на линиите за захранване на периметрических сензори на напречното сечение на кабели за захранване трябва да се избере с оглед на консумираните ток и дължини на с'єднувальних линии. Желателно е да се предвиди резерв за представителна за свързване на допълнително оборудване. Основните критерии за избор на типове кабели съобразени с изискванията на электробезопасности прилага за системите за сигнализация, посочени в Правилника за устройство на електрически режим (PUE) и Парченце 2. 04. 09-84 "Противопожарна автоматика на сгради и съоръжения".
Общо изискване при полагане на кабелни линии за сигнализация е целостта на съединителните проводници. При срастване на кабели или организация разклонения трябва да инсталирате коммутационную кутия, което дава възможност на одита в процеса на обслужване. Степента на защита смяна на изделия и кабели се определя от конкретните условия на експлоатация (PUE, Парченце 2. 04. 09-84). Независимо от вида и начина на полагане кабелна инсталация (външна, вътрешна, подземен паркинг; скрита, открита; въздушни линии и т.н.) има общи изисквания, които се определят РАЗПОРЕДБИ, Парченце 2. 04. 09-84, Парченце 3. 05. 06-85 "Електрически устройства ". Да се осигури достатъчна помехозащищенности разстояние между пътни кабели силови линии при паралелно полагане не трябва да бъде по-малко от 0, 5 м, в краен случай - 0, 25 м - за силови линии на единични потребители.
Подземен уплътнение
Кабелни линии за периметрических алармени системи е, може би, най-сложен за монтиране и скъпа част. Като правило, тези линии на графиката на подземен начин, тъй като отворена уплътнението е неприемлива за този тип'обекти от естетически съображения. Тези линии работят в сложни климатични условия, са предмет на периодични механични влияния в резултат на сезонни деформация на почвата. Възможни са щети при извършване на ландшафтни и на общите работи.
В повечето случаи трябва да се търси компромис между цена кабелна канализация и достатъчна степен на защита. Този компромис се постига полагането на кабелни трасета в PVC канализационни тръби в изкоп на дълбочина 30-50 см по протежение на фондацията огради по периметъра. PVC тръба с гумени маншети в места за скачване осигурява достатъчна защита на кабели от механични повреди и подпочвена вода. Освен това, полагане на пистите чак до клинове ограда улеснява контрола читав кабел при провеждането на градински произведения, както и малка дълбочина на отметка позволява да се сведе до минимум разходите при полагане на трасето и последиците от изкопни работи при евентуален ремонт.
Тъй като периметрические система, като правило, са построени в комплекс на системата за сигурност телевизия и осветление периметър, уплътнение комуникации за всички тези системи водят паралелно. Цялото трасе се състои от сегменти с дължина 50-100 м с междинни коммутационными кутии. Място на инсталиране кутии обикновено съвпадат с точките на закрепване устройства (сензори за алармени системи, телевизионни камери, осветителни тела и други подобни ). Тази схема улеснява диагностика и ремонт на кабелна линия (схема 1).
За подземни линии обов'задължително трябва да се предвиди резерв кабели. Алармена система за сигурност на периметъра, в повечето случаи, се прилагат в комплекса от системата за сигурност на телевизията и осветление при наличие на участък от постоянен пост на охраната. Пост за охрана се намира обикновено в близост до'при портата. За оптимално използване на кабели и намаляване на загуби, е препоръчително да се кабел две встречными на половина пръстени. Тъй като резерв за всички случаи не предвиди, не може да се замыкать пръстен на последния сегмент. Това ще даде някаква икономия.
Уплътнение кабелни комуникации по периметъра трябва да се извършва с оглед на строителната готовност на огради, трябва да се почисти зоната на работа на строителните отпадъци. При полагане на кабели под створами врати и вратички по-добре своевременно да се стоманени тръби, които ще осигурят допълнителна механична защита и позволи да води cable работа на всеки етап от строителството, без да се нарушава пътната настилка.
Обикновено в по-големите градини има два и по-отделно разположени сгради, между които трябва да се кабелни линии. Тези работи е препоръчително да споделя с полагането на други инженерни комуникации. Идеалният вариант - наличието на резервни ипотеки тръби с тел, протяжками, позволяващи да подадат допълнителни кабели. Понякога проекта предвиждат специален масивни тава за комуникации.
Относително малко увеличаване на първоначалните разходи са максимално улеснява реконструкция или ремонт на алармени системи.
В процеса на експлоатация на системата често възниква необходимостта от инсталиране на допълнителен външен оборудване, което не е било предвидено в първоначалния вариант или не е пуснат веднага по финансови съображения. Въпрос на въвеждане в сградата на повече кабелни трасета лесно да се реши, ако се предвиди предварително чрез резервно гильзу в мазето на къщата с коммутационными кутии с външната и вътрешната страна.

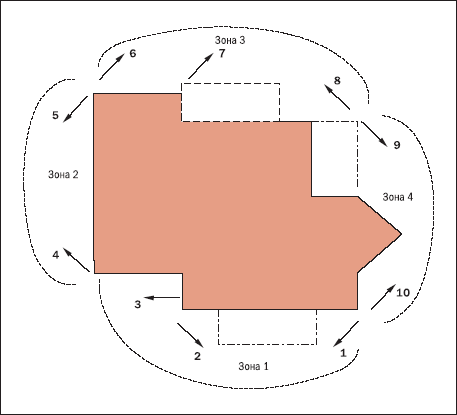

Схема 2. Схема за чужбина охрана на външния периметър на сградата с помощта на инфрачервени датчици за движение
Инсталиране на сензори и централи
Ако в системата са предвидени вътрешни сензори, вътрешен ред най-добре е заговор на етап монтаж на проводници и други кабелни линии. За разлика от охранителни системи, административни и производствени сгради, при оборудване на жилищни помещения, специално внимание трябва да се даде избор на места за инсталиране на сензори. Трябва да се разгледат всички елементи за бъдещето на интер'интериора (мебели, завеси, осветителни тела), както и бъдещите елементи на украса. При неспазване на това правило проводник за свързване на сензора може да се окаже на място, където виси на полка или е вдаден елемент рельефного монтаж на таван украса. Ако съставът на интер'джери идентифициран или може да се промени, мястото за инсталиране на сензори трябва да се избират така, че да сведе до минимум вероятността от такива грешки, например чрез инсталиране на сензори над врати проемами. Има и таван сензори с кръгова зона за откриване.
Не трябва да се инсталират датчици за аларма в близост до отоплителни уреди и други източници на топлина, близост до вентилационните отвори, на тънки дялове и други елементи, подложени на вибрации на елементите на дограма. По-пълен списък на този вид ограничения за различни видове сензори се съдържа в РД 78. 143-92. Място на инсталиране на сензори по-добре да изберете заедно с дизайнера интер'джер. В този случай при избора на тип сензори се отчитат не само техническите си характеристики, но и външния вид.
Важен момент при проектирането на системата за сигнализация е изборът на мястото за края на получаване на контролния уред (централи). Тъй като основната задача на централи - стартиране на изпълнителни устройства при постъпване на сигнал за тревога, важно е, че уредът се е намирал в труднодоступном за евентуален нарушител място. При наличието на постоянна охрана на края на получаване контролен уред обикновено се определят като охрана. В други случаи го имат във всеки техническо или пералното помещение: бойлер, электрощитовой, килер. При всеки от вариантите инсталирането на уреда трябва да се извършват в съответствие с изискванията на Парченце 2. 04. 09-84 - на стената от огнеупорен материал или от ламарина пълнеж от несгораемого материал. При наличието на тавана от горими материали на разстояние от тавана до края на получаване на контролния уред трябва да бъде не по-малко от 1, 0 м
Кабели за сот трябва да прокладываться се крие, да се осигури адекватна защита, откриване и умишлено или неумишлено повреждане.
Кабели за сот трябва да прокладываться се крие, да се осигури адекватна защита, откриване и умишлено или неумишлено повреждане.

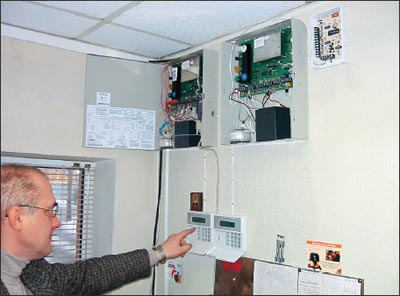

Края на получаване на контролния уред е инсталиран на поста за охрана
Като се отделите тапицерия
Начин за комуникация за външни сензори, монтирани на стените на дома, зависи от конструкцията на стените и начина им на обработка. Например, ако външните стени на къщата обштукатурюватимуться, кабели за външни сензори удобно настилка на външната страна на къщата.
Така, в къщи от дървета'дървени подове уплътнение от'єднувальних кабелни линии в пространството между греди се припокриват осигурява максималната възможна защита от повреди. Друг начин - полагане на проводници под настилки върху циментови основи на пода. Тук най - важното-да се осигури защита от механични повреди: полагане на кабел в PVC или стоманени тръби.
Важно е правилно да планират работата, за да не пропуснете необходимата етап на завършеност. В експлоатирани домове полагане на кабелни линии без прекъсване на външната и вътрешната тапицерия е главната трудност. Често най-добрият вариант се оказва организация в чужбина за охрана на външния периметър на сградата с помощта на инфрачервени (IR) сензори за движение, инсталирани от външната страна на външните стени (схема 2). В тухлени къщи без външни стени от'свързващи кабели може да проправи по външната страна на фуги на зидария. По същия начин сигнала на тел настъпват в фуги между облицовочными плочки или облицовочными камъни всякакви видове. Полагане на кабел в PVC кабел-канали с последващо оцветяване нарушава принципа на стелт.
Когато в проекта жилищна сграда система сот и пожароизвестяване първоначално предвидена е опция за полагане на кабели често се смесва. Например, в един от о'обекти основната инсталация шлейфов аларма е била извършена в "джобове" под надвеси покрив с частично демонтирането на дъното халки. При този по външни стени трябваше да направи вертикални издания в кабел-канали, за да осигури оптимална височина на инсталиране на сензори.
Най-трудната за изпълнение на електрическите инсталации шлейфов аларма в сгради с напълно завършена тапицерия. Един от начините да се избегне нарушаване на обработка е да се прилага радиодатчиков с автономно захранване. Техният недостатък - висока цена и се нуждаят от периодична подмяна на елементите на захранване. В допълнение, безжични сензори не може да се използва при ниски отрицателни температури. Така че правилното решение обикновено е в ограничен използване на радиоканала съвместно с кабелни сегменти на системата.
Работата по инсталиране на аларма, клавиатури и други устройства, както и въвеждане в експлоатация се провеждат едновременно след приключване на обработката. На големи об'обекти, включващи в себе си множество подсистеми, алармена система може да се въведе в експлоатация части за териториално, или функционално принципи.
Юрий АГАПИТ
главен инженер ООД "Терікс"
Източник: www. еremont. bg
